U-Profil
Profil 5 ist durchgehend als U-Profil ausgeführt.
Aufzugstechnik · Führungsschuh-Einlagen

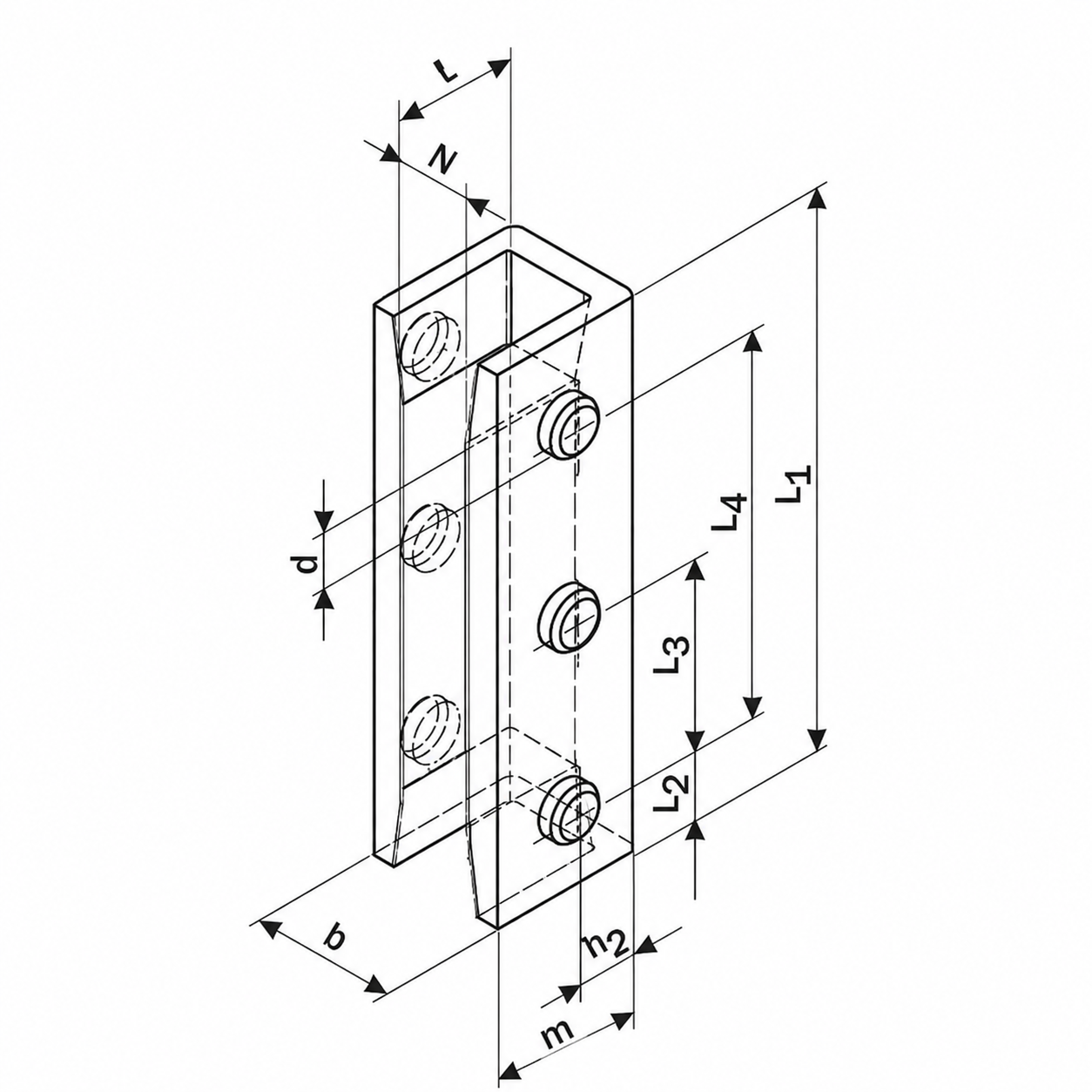

Sonderprofil 5
U-Profil für Schienen-Nennmaßbreiten 16 und 18 mm.
Profil 5 ist ein U-Profil innerhalb des ACLA Sonderprofil-Programms und für größere Schienen-Nennmaßbreiten von 16 mm und 18 mm ausgelegt. Beide Varianten besitzen eine Länge L1 von 200 mm.
Profil 5
Führungsschuh-Einlage als U-Profil-Ausführung.
Schienenbreiten 16 und 18 mm
Zwei Artikelnummern für größere Nennmaßbreiten.
Länge L1 200 mm
Beide Ausführungen mit identischer Grundlänge und Maßstruktur.
Überblick
Profil 5 Programm
Artikelnummern und Maße für Führungsschuh-Einlagen Sonderprofil 5.
U-Profil
Profil 5 wird als U-Profil geführt und ist für die Schienen-Nennmaßbreiten 16 mm und 18 mm verfügbar.
16 / 18 mm
Lieferbar für zwei größere Schienen-Nennmaßbreiten.
L1 200 mm
Beide Varianten besitzen L1 200 mm und L4 150 mm.
2 Artikel
Profil 5 umfasst die Artikelnummern 200 107 und 200 156.
| Schienen-Nennmaß | Artikel-Nr. | Ausführung | Hauptmaße | Weitere Maße |
|---|---|---|---|---|
| 16 mm | 200 107 | U-Profil | L1 200 · b 30 · N/NB 16,6 | h1 45 · h2 25 · t 39 · L2 25 · L3 75 · L4 150 · d 10 |
| 18 mm | 200 156 | U-Profil | L1 200 · b 30 · N/NB 18,6 | h1 45 · h2 25 · t 39 · L2 25 · L3 75 · L4 150 · d 10 |
