Funktionell
Speziell konstruiert für Führungsschuh-Einlagen mit Kragen.
Aufzugstechnik · Führungsschuh

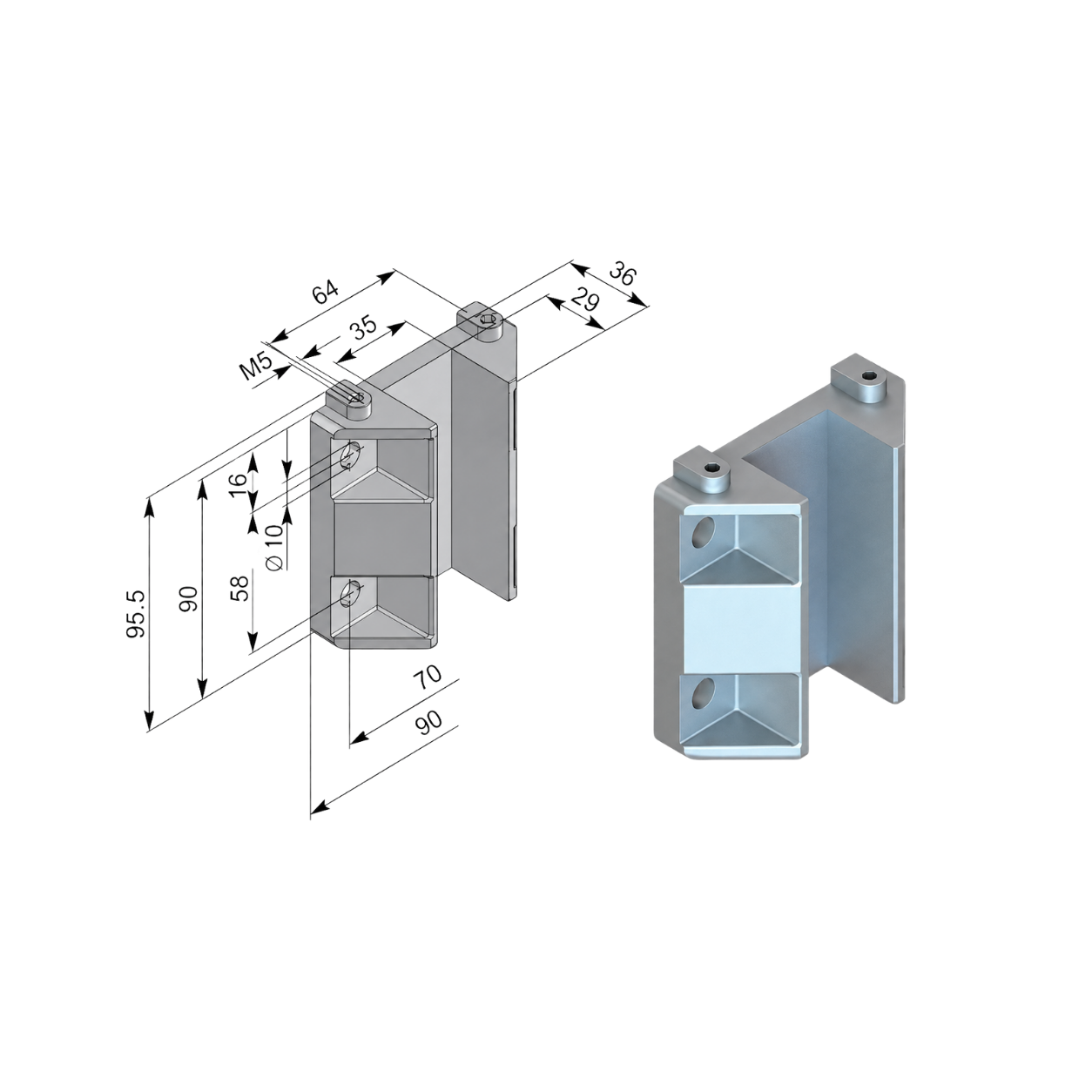

Führungsschuh HSMKK
Leichtmetall-Führungsschuh für Einlagen mit Kragen.
Der ACLA-Führungsschuh Typ HSMKK ist für Führungsschuh-Einlagen mit Kragen konstruiert. Die Bauform verbindet geringen Platzbedarf, niedriges Gewicht und hohe Stabilität mit einer wartungsfreundlichen Handhabung.
Einbauhöhe 95,5 mm
Mit eingesetzter Einlage beträgt die Einbauhöhe 98,5 mm.
Für 9 und 16 mm
Ungedämpfte und gedämpfte Führungsschuh-Einlagen sind passend verfügbar.
Passend für AK 2
Die Konstruktion ist für die Kombination mit dem ACLA-Schienenöler AK 2 ausgelegt.
Überblick
HSMKK-System
Führungsschuh, passende Einlagen und Schienenöler AK 2 in einer kompakten Übersicht.
Konstruktion
Der Führungsschuh besteht aus einer Leichtmetall-Legierung auf Aluminiumbasis und ist speziell für Einlagen mit Kragen ausgelegt.
Leicht
Aluminiumbasierte Leichtmetall-Legierung für eine gewichtsarme Bauweise.
Stabil
Hohe Stabilität und Festigkeit bei geringem Platzbedarf.
Wartungsfreundlich
Ausgelegt für ACLA-Einlagen und den ACLA-Schienenöler AK 2.
Zubehör
Schienenöler AK 2
Der Schienenöler AK 2 ist als passendes Zubehör für den Führungsschuh HSMKK vorgesehen und unterstützt eine wartungsfreundliche Kombination im Aufzugsbereich.
Art.-Nr. 90 323.05
für HSMKK
Zubehör

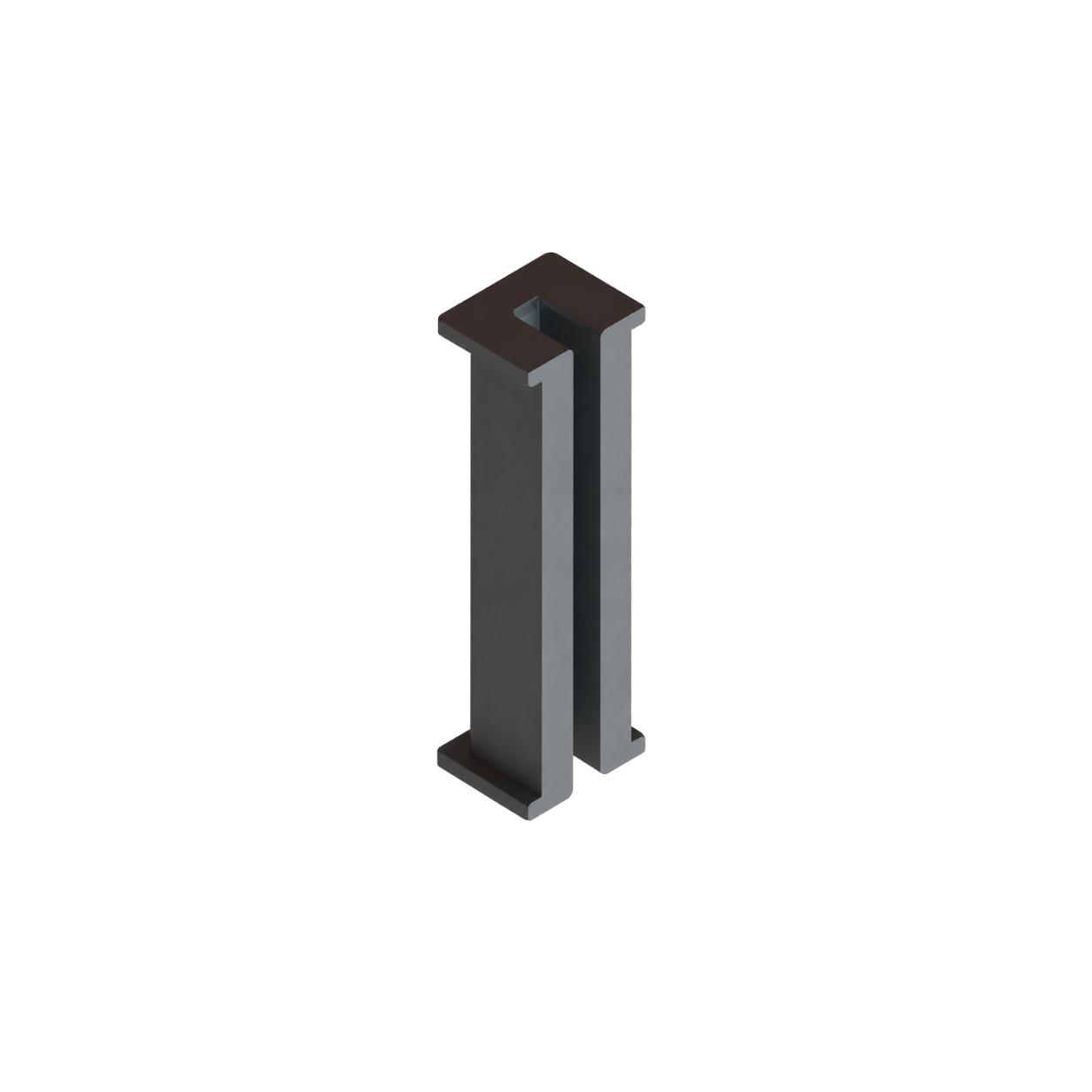

Typ FSU K
ACLATHAN-KH schwarz oder ACLASYN MWG 10 sw.
| N | Artikel-Nr. |
|---|---|
| 9 mm | 200 356 / 200 356.04 |
| 16 mm | 200 357 / 200 357.04 |

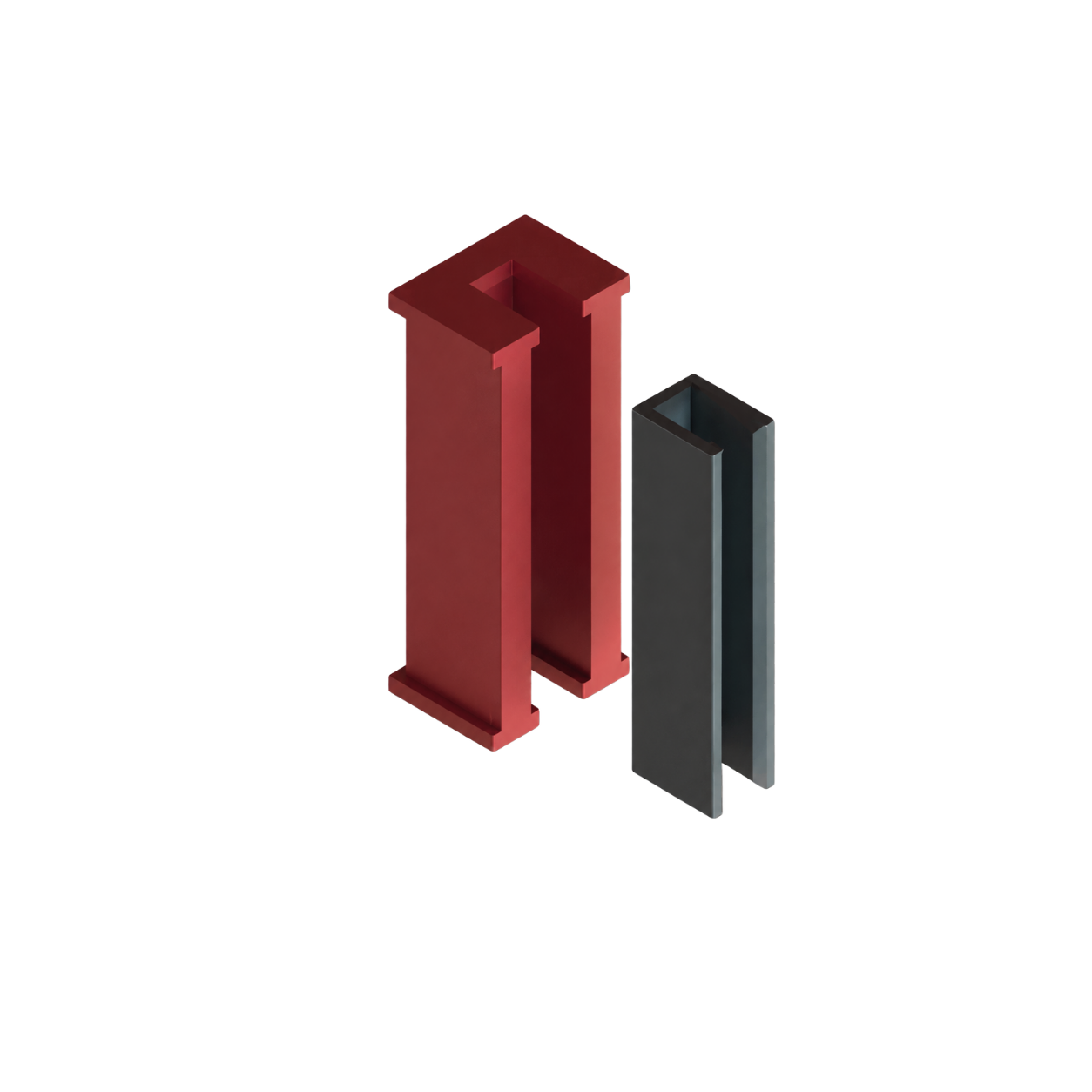

Typ FSU KGG
ACLATHAN-KH rot und ACLASYN MWG 10 sw.
| N | Artikel-Nr. |
|---|---|
| 9 mm | 200 356.03 |
| 16 mm | 200 357.03 |

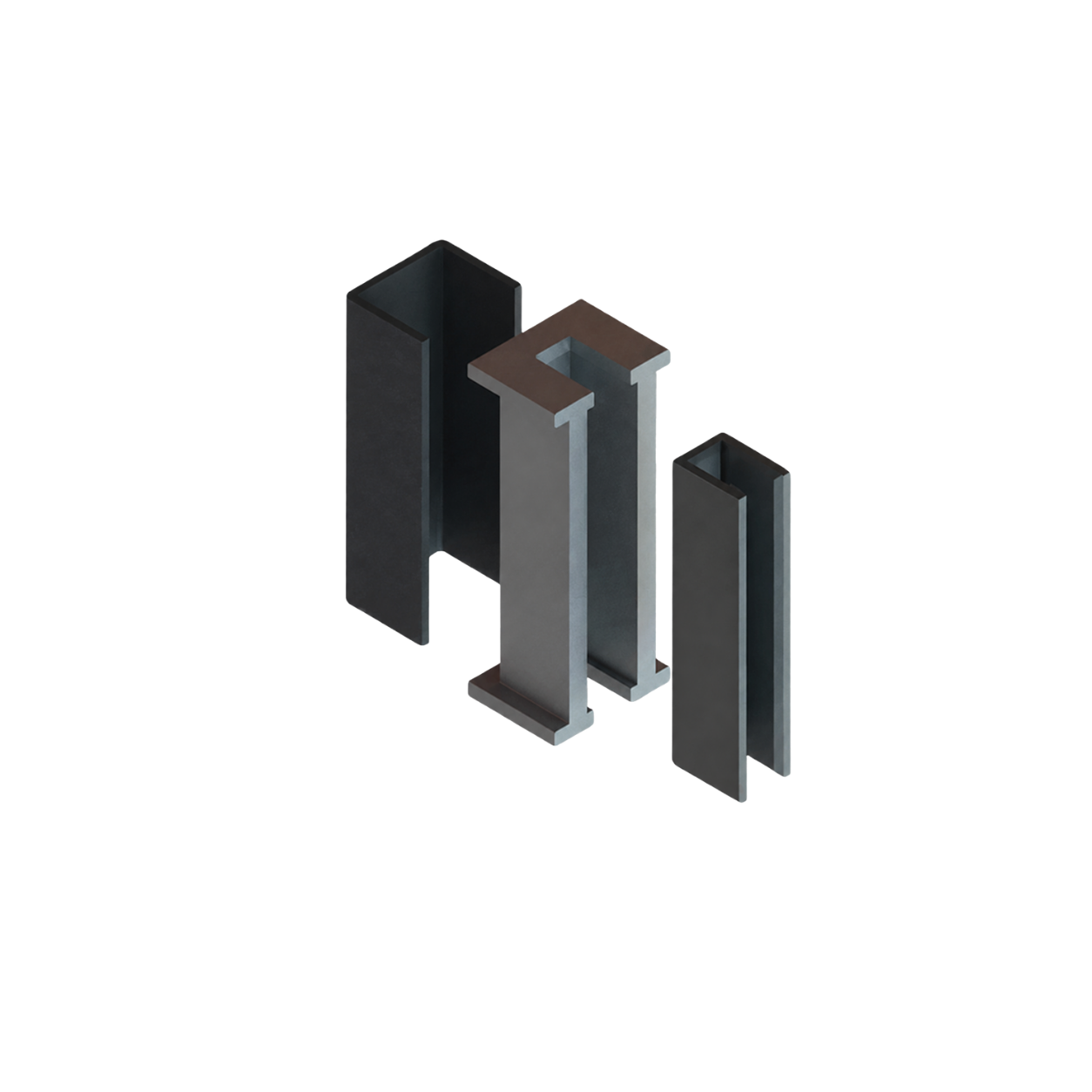

Typ FSU KGGC
AUTAN, ACLATHAN-KH grau und ACLASYN MWG 10 sw.
| N | Artikel-Nr. |
|---|---|
| 9 mm | 200 356.02 |
| 16 mm | 200 357.02 |

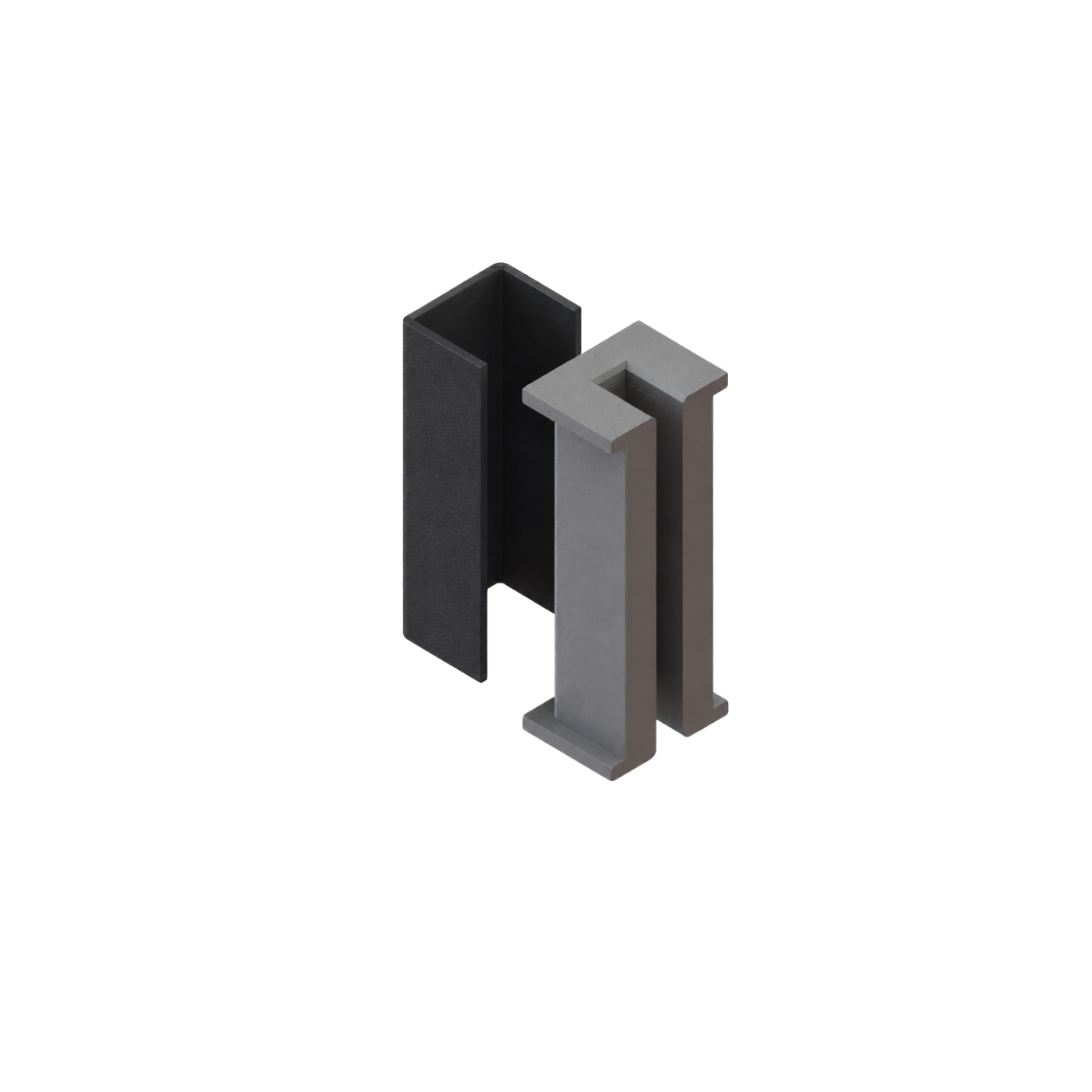

Typ FSU KGC
AUTAN und ACLATHAN-KH grau.
| N | Artikel-Nr. |
|---|---|
| 9 mm | 200 356.01 |
| 16 mm | 200 357.01 |
| Komponente | Typ | Schienenbreite | Ausführung / Werkstoffe | Artikel-Nr. |
|---|---|---|---|---|
| ACLA-Führungsschuh | HSMKK | 9 / 16 mm | Leichtmetall-Legierung auf Aluminiumbasis | 380 835 |
| Ungedämpfter Führungsschuh | FSU K | 9 mm | ACLATHAN-KH schwarz oder ACLASYN MWG 10 sw | 200 356 / 200 356.04 |
| Ungedämpfter Führungsschuh | FSU K | 16 mm | ACLATHAN-KH schwarz oder ACLASYN MWG 10 sw | 200 357 / 200 357.04 |
| Gedämpfter Führungsschuh | FSU KGG | 9 mm | ACLATHAN-KH rot / ACLASYN MWG 10 sw | 200 356.03 |
| Gedämpfter Führungsschuh | FSU KGG | 16 mm | ACLATHAN-KH rot / ACLASYN MWG 10 sw | 200 357.03 |
| Gedämpfter Führungsschuh | FSU KGGC | 9 mm | AUTAN / ACLATHAN-KH grau / ACLASYN MWG 10 sw | 200 356.02 |
| Gedämpfter Führungsschuh | FSU KGGC | 16 mm | AUTAN / ACLATHAN-KH grau / ACLASYN MWG 10 sw | 200 357.02 |
| Gedämpfter Führungsschuh | FSU KGC | 9 mm | AUTAN / ACLATHAN-KH grau | 200 356.01 |
| Gedämpfter Führungsschuh | FSU KGC | 16 mm | AUTAN / ACLATHAN-KH grau | 200 357.01 |
| ACLA-Schienenöler | AK 2 | passend für HSMKK | Schienenöler für Führungsschuh HSMKK | 90 323.05 |
