Ausgelegt für ACLA-Führungsschuh-Einlagen verschiedener Schienenbreiten.
Aufzugstechnik · Führungsschuh
Führungsschuh HSMKW
Leichtmetall-Führungsschuh für Schienenbreiten von 8 bis 16 mm.
Der ACLA-Führungsschuh Typ HSMKW ist für ungedämpfte und gedämpfte Führungsschuh-Einlagen ausgelegt. Die Bauform verbindet funktionelle Konstruktion, geringes Gewicht und hohe Stabilität mit variabler Einsetzbarkeit.
Einbauhöhe 100 mm
Kompakte Bauform mit geringem Platzbedarf und hoher Stabilität.
Für 8–16 mm
Ungedämpfte und gedämpfte Führungsschuh-Einlagen sind passend verfügbar.
Passend für AK 2 und AK 4
Wartungsfreundliche Kombination mit passenden ACLA-Schienenölern.
Überblick
HSMKW-System
Führungsschuh, passende Einlagen, Komplett-Führungsschuhe und Schienenöler in einer kompakten Übersicht.
Konstruktion
Der Führungsschuh besteht aus einer Leichtmetall-Legierung auf Aluminiumbasis und ist für unterschiedliche Schienenbreiten flexibel einsetzbar.
Leicht
Aluminiumbasierte Leichtmetall-Legierung für eine gewichtsarme Bauweise.
Stabil
Hohe Stabilität und Festigkeit bei geringem Platzbedarf.
Wartungsfreundlich
In Kombination mit ACLA-Führungsschuh-Einlagen und ACLA-Schienenölern.

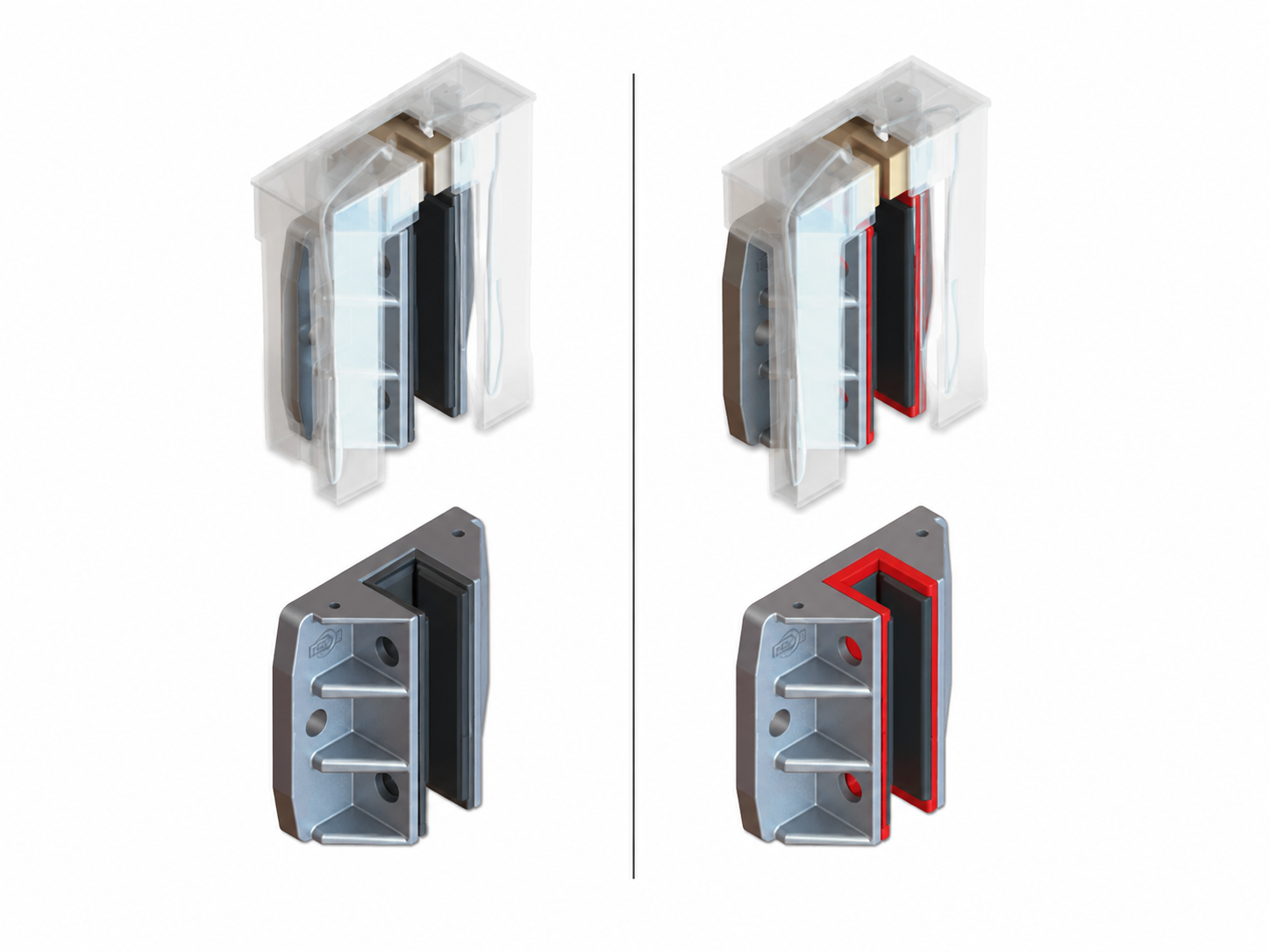

Zubehör
AK 2 / AK 4 und Komplettschuhe
Der Typ HSMKW ist für den Einsatz mit den Schienenölern AK 2 und AK 4 geeignet. Zusätzlich sind komplette Führungsschuhe mit eingesetzter gedämpfter Führungsschuh-Einlage verfügbar.
AK 2 · 90 323.05
AK 4 · 90 337
HSMKWG mit FSFG
HSMKWGG mit FSUGG
Typ FSF glatt
Faltbare Ausführung aus ACLASYN MWG 10 sw für den ACLA-Führungsschuh HSMKW.
| Typ | Werkstoff |
|---|---|
| FSF glatt | ACLASYN MWG 10 sw |
| N | 9 / 10 / 16 mm |
Typ FSUGG
U-Profil-Ausführung mit ACLATHAN-KH rot und ACLASYN MWG 10 sw.
| Typ | Ausführung |
|---|---|
| FSUGG | ACLATHAN-KH rot |
| ACLASYN MWG 10 sw |
Typ FSFG
Faltbare Ausführung mit AUTAN und ACLASYN MWG 10 sw.
| Typ | Ausführung |
|---|---|
| FSFG | AUTAN |
| ACLASYN MWG 10 sw |
| Komponente | Typ | Schienenbreite | Ausführung / Werkstoff | Artikel-Nr. |
|---|---|---|---|---|
| ACLA-Führungsschuh | HSMKW | 8–16 mm | Leichtmetall-Legierung auf Aluminiumbasis | 380 833 |
| Ungedämpfte Einlage | FSF glatt | 9 mm | ACLASYN MWG 10 sw | 200 345.01 |
| Ungedämpfte Einlage | FSF glatt | 10 mm | ACLASYN MWG 10 sw | 200 346.01 |
| Ungedämpfte Einlage | FSF glatt | 16 mm | ACLASYN MWG 10 sw | 200 347.01 |
| Gedämpfte Einlage | FSFG | 9 mm | ACLASYN MWG 10 sw mit Cell-Einlage | 200 345.05 |
| Gedämpfte Einlage | FSFG | 10 mm | ACLASYN MWG 10 sw mit Cell-Einlage | 200 346.05 |
| Gedämpfte Einlage | FSFG | 16 mm | ACLASYN MWG 10 sw mit Cell-Einlage | 200 347.05 |
| Gedämpfte Einlage | FSUGG | 9 mm | ACLASYN MWG 10 sw mit ACLATHAN-KH Einlage | 200 345.06 |
| Gedämpfte Einlage | FSUGG | 10 mm | ACLASYN MWG 10 sw mit ACLATHAN-KH Einlage | 200 346.06 |
| Gedämpfte Einlage | FSUGG | 16 mm | ACLASYN MWG 10 sw mit ACLATHAN-KH Einlage | 200 347.06 |
| Komplett-Führungsschuh | HSMKWG | 8 mm | mit Führungsschuh-Einlage Typ FSFG | 380 846.05 |
| Komplett-Führungsschuh | HSMKWG | 9 mm | mit Führungsschuh-Einlage Typ FSFG | 380 842.05 |
| Komplett-Führungsschuh | HSMKWG | 10 mm | mit Führungsschuh-Einlage Typ FSFG | 380 836.05 |
| Komplett-Führungsschuh | HSMKWG | 16 mm | mit Führungsschuh-Einlage Typ FSFG | 380 837.05 |
| Komplett-Führungsschuh | HSMKWGG | 9 mm | mit Führungsschuh-Einlage Typ FSUGG | 380 842.08 |
| Komplett-Führungsschuh | HSMKWGG | 10 mm | mit Führungsschuh-Einlage Typ FSUGG | 380 836.08 |
| Komplett-Führungsschuh | HSMKWGG | 16 mm | mit Führungsschuh-Einlage Typ FSUGG | 380 837.08 |
| ACLA-Schienenöler | AK 2 | passend für HSMKW | Schienenöler | 90 323.05 |
| ACLA-Schienenöler | AK 4 | passend für HSMKW | Schienenöler | 90 337 |
