Funktionell
Für montagefreundliche ACLA-Führungsschuh-Einlagen Typ FSFN.
Aufzugstechnik · Führungsschuh

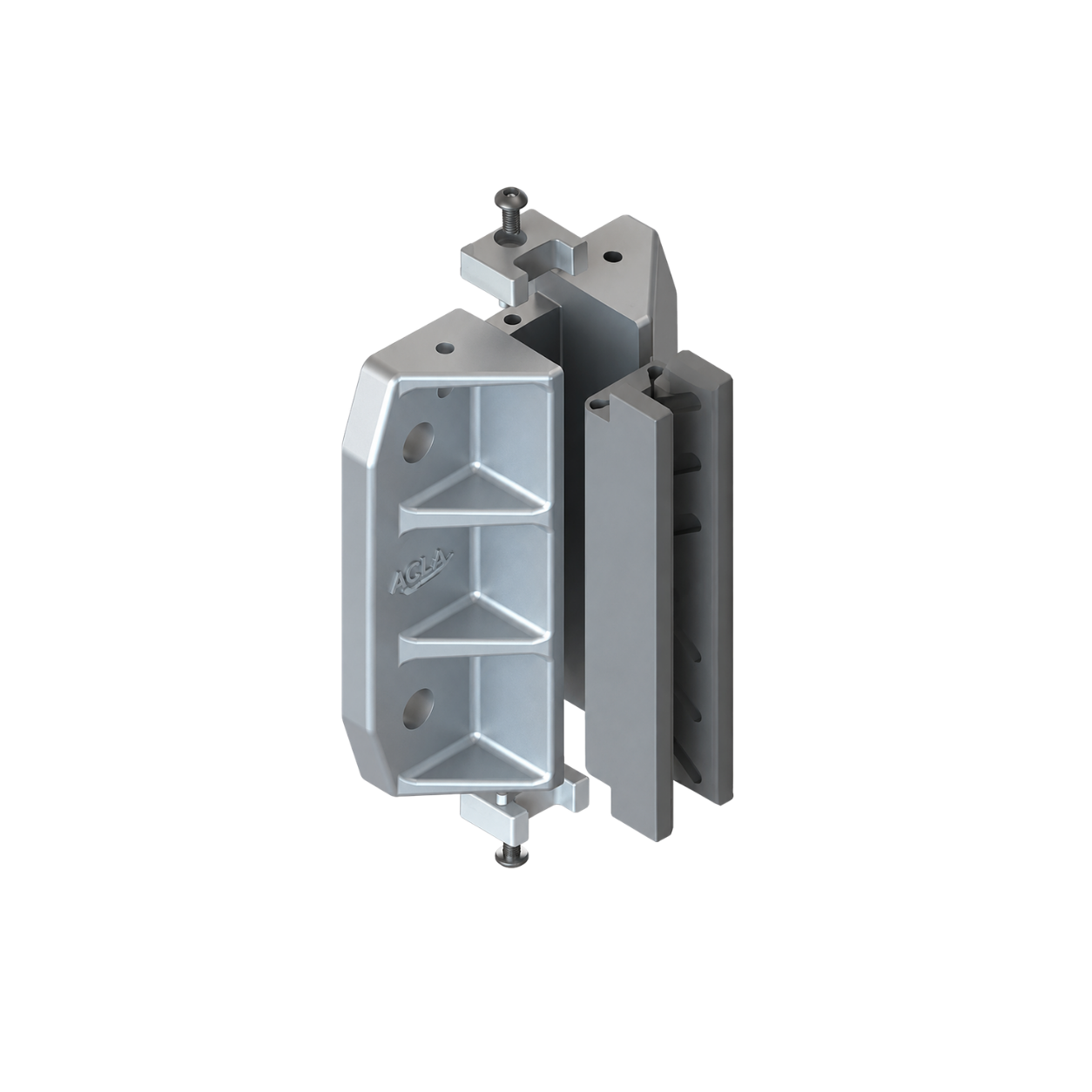

HSMN
Montagefreundlicher Führungsschuh für Schienenbreiten von 5 bis 16 mm.
Der ACLA-Führungsschuh Typ HSMN basiert auf den Abmessungen der Standardausführung HSM und ist für montagefreundliche FSFN-Einlagen ausgelegt. Die Einlagen lassen sich ohne Demontage des Halteschuhes wechseln.

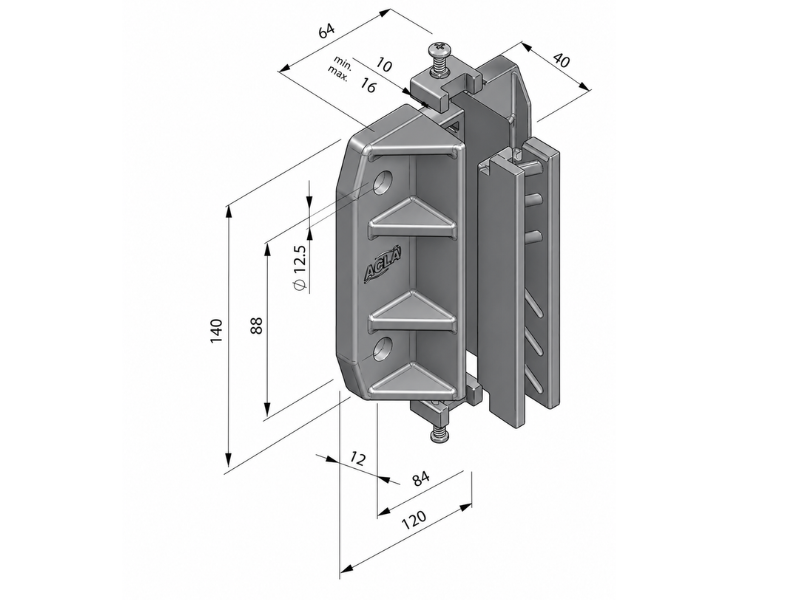

Einbauhöhe 140 mm
Kompakte Bauform auf Basis der bewährten HSM-Abmessungen.
Einlagenwechsel ohne Demontage
Die symmetrische FSFN-Einlage reduziert Justierarbeit beim Wechsel.
Passend für AK 2 und AK 10
Für ACLA-Schienenöler in Kombination mit profilierten FSFN-Einlagen.
Überblick
HSMN-System
Führungsschuh, Artikelvarianten, passende FSFN-Einlagen und Schienenöler in einer kompakten Übersicht.
Montagefreundlich
Die FSFN-Einlage kann ohne Demontage des Halteschuhes ausgetauscht werden.
Leicht
Leichtmetall-Legierung auf Aluminiumbasis.
Stabil
Hohe Stabilität und Festigkeit bei geringem Platzbedarf.
Servicefreundlich
Einlagenwechsel ohne Demontage des Halteschuhes.
HSMN mit Halter
Komplette Ausführung mit Halter und M5 selbstschneidenden Schrauben.
Art.-Nr. 380 796
mit Halter
M5 Schrauben
HSMN ohne Halter
Ausführung ohne Halter und Schrauben.
Art.-Nr. 380 796.01
ohne Halter
ohne Schrauben

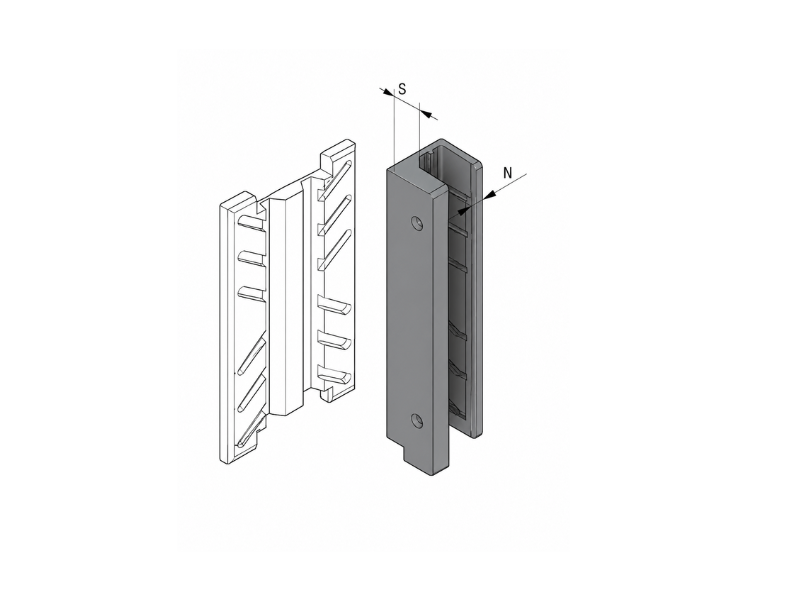

FSFN-Einlagen
Montagefreundliche, ungedämpfte Ausführungen: FSFN glatt und FSFN profiliert.
FSFN glatt
FSFN profiliert
ACLATHAN-KH
ACLAMID
ACLASYN GR

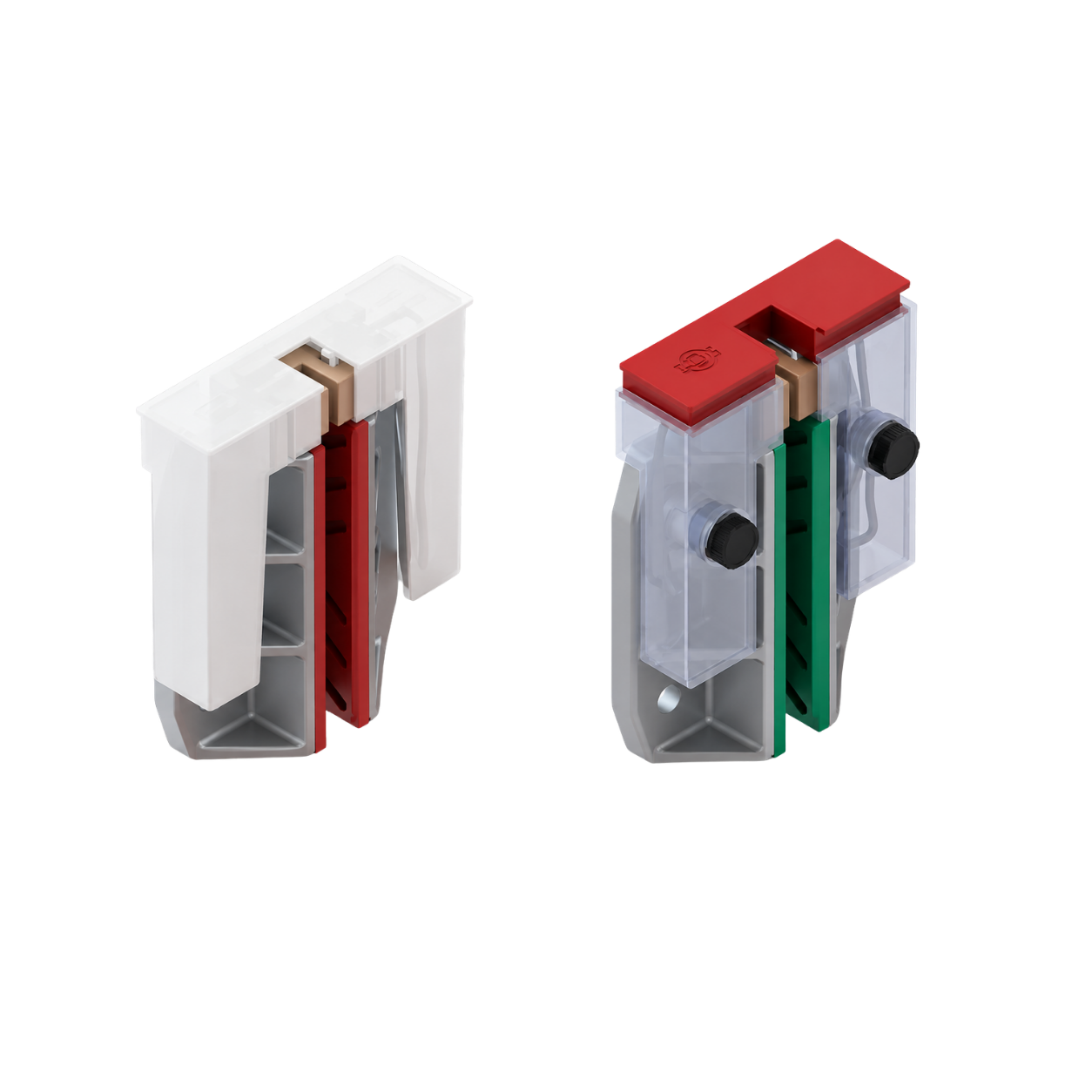

Schienenöler
Passende ACLA-Schienenöler
HSMN wird mit Schienenöler AK 2 oder AK 10 kombiniert. AK 2 ist für FSFN profiliert aus ACLATHAN-KH vorgesehen, AK 10 für FSFN profiliert aus ACLAMID.
AK 2 · Art.-Nr. 90 323
FSFN profiliert · ACLATHAN-KH
AK 10 · Art.-Nr. 90 021
FSFN profiliert · ACLAMID
| Komponente | Typ | Schienenbreite | Ausführung / Beschreibung | Artikel-Nr. |
|---|---|---|---|---|
| Keine passende Position gefunden. Bitte Suchbegriff anpassen. | ||||
