U-Profil

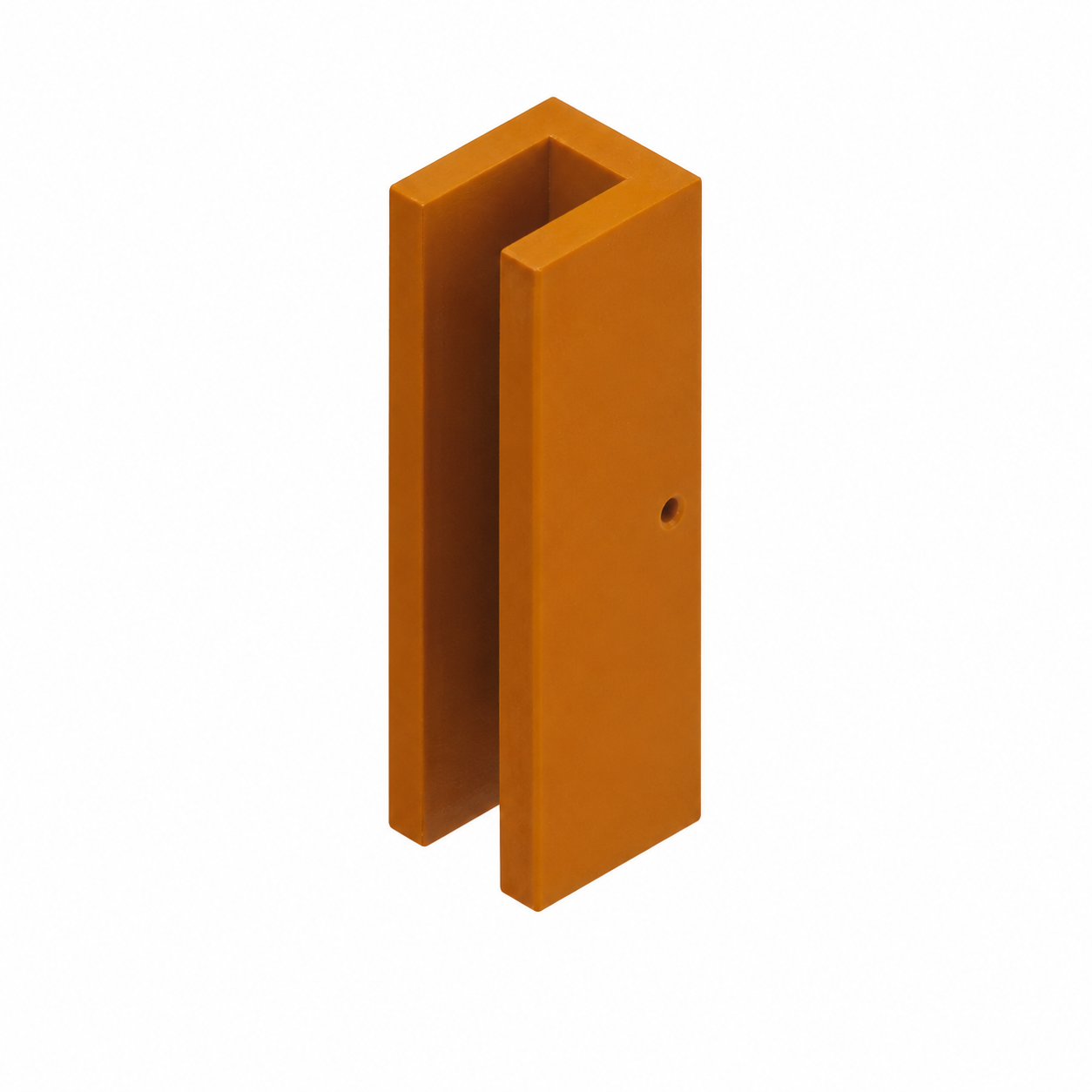

Führungsschuh-Einlage mit U-förmiger Profilgeometrie.
Aufzugstechnik · Führungsschuh-Einlagen
U-Profil
Winkel-Führungsschuh für Schienenbreiten von 5 bis 9 mm.
Diese Führungsschuh-Einlage ist als U-Profil ausgeführt und für mehrere schmale Schienen-Nennmaßbreiten erhältlich. Das Lieferprogramm umfasst abgestimmte Maße und Artikelnummern.
U-Profil-Ausführung
Führungsschuh-Einlage mit U-förmiger Profilgeometrie.
Nennmaßbreiten 5–16 mm
Abgestimmte Artikelnummern für unterschiedliche Schienenbreiten.
Werkstoff ACLATHAN
Bewährter ACLA Werkstoff für langlebige Führungsschuh-Einlagen.
Überblick
U-Profil
U-Profil als U-Profil-Einlage mit Artikelnummern und Maßangaben.
Kennzeichnung
U-Profil wird als U-Profil-Einlage geführt.
5–16 mm
Für schmale Schienen-Nennmaßbreiten ausgelegt.
ACLATHAN
Werkstoffausführung für robuste Führungsschuh-Einlagen.
Maßtabelle
Artikelnummern und Maße kompakt aufgeführt.
U-Profil-Einlage
Führungsschuh-Einlage mit U-förmiger Profilgeometrie für schmale Schienenbreiten.
U-Profil
ACLATHAN
N 5–16 mm
Maßangaben

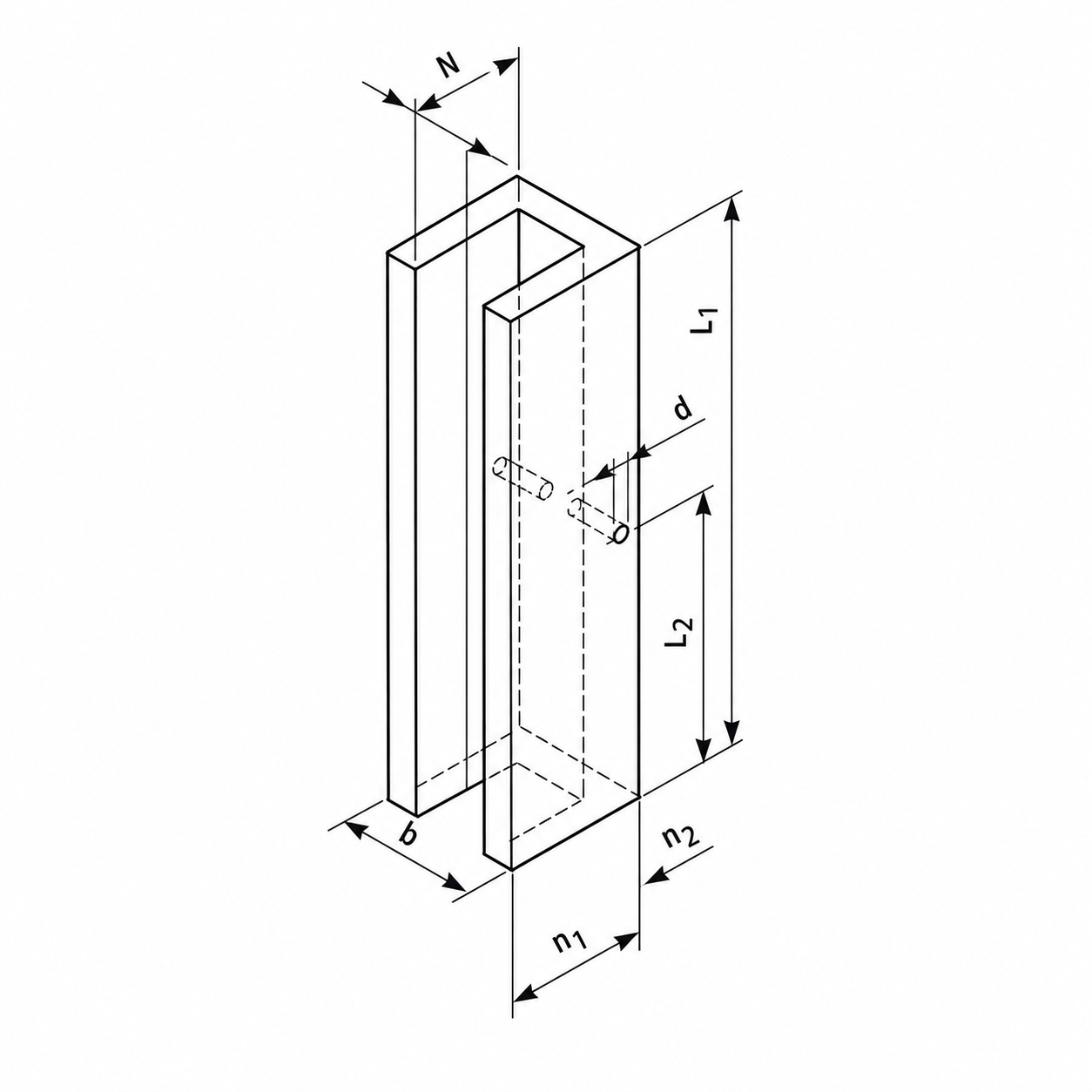

Maße für N, L1, L2, b, h1, h2, t und d sind in der Tabelle aufgeführt.
L1
L2
b
h1 / h2
t / d
Maße
Artikelnummern und Maße
Die Tabelle zeigt Schienen-Nennmaßbreite, N-Maß, Artikelnummer und Maßangaben für die Führungsschuh-Einlage in U-Profil-Ausführung.
N
Artikel-Nr.
L1 / L2
b
h1 / h2
t / d
| Schienen-Nennmaß N | N [mm] | Artikel-Nr. | L1 | L2 | b | h1 | h2 | t | d |
|---|---|---|---|---|---|---|---|---|---|
| 5 mm | 5,5 | 200 106 | 60,5 | 30 | 19 | 22 | 12 | 16 | 6,5 |
| 7 mm | 7,5 | 200 231 | 60,5 | 30 | 19 | 22 | 12 | 16 | 6,5 |
| 11 mm | 11,2 | 400 314 | 127 | 28 | 28,6 | 22,6 | |||
| 16 mm | 16,2 | 400 313 | 127 | 28 | 28,6 | 22,6 | |||
| 9 mm | 9,2 | 200 303 | 140 | 70 | 29 | 30 | 3 | 24 | 3 |
| 16 mm | 16,5 | 200 304 | 140 | 70 | 29 | 30 | 3 | 24 | 3 |
