Rundprofil

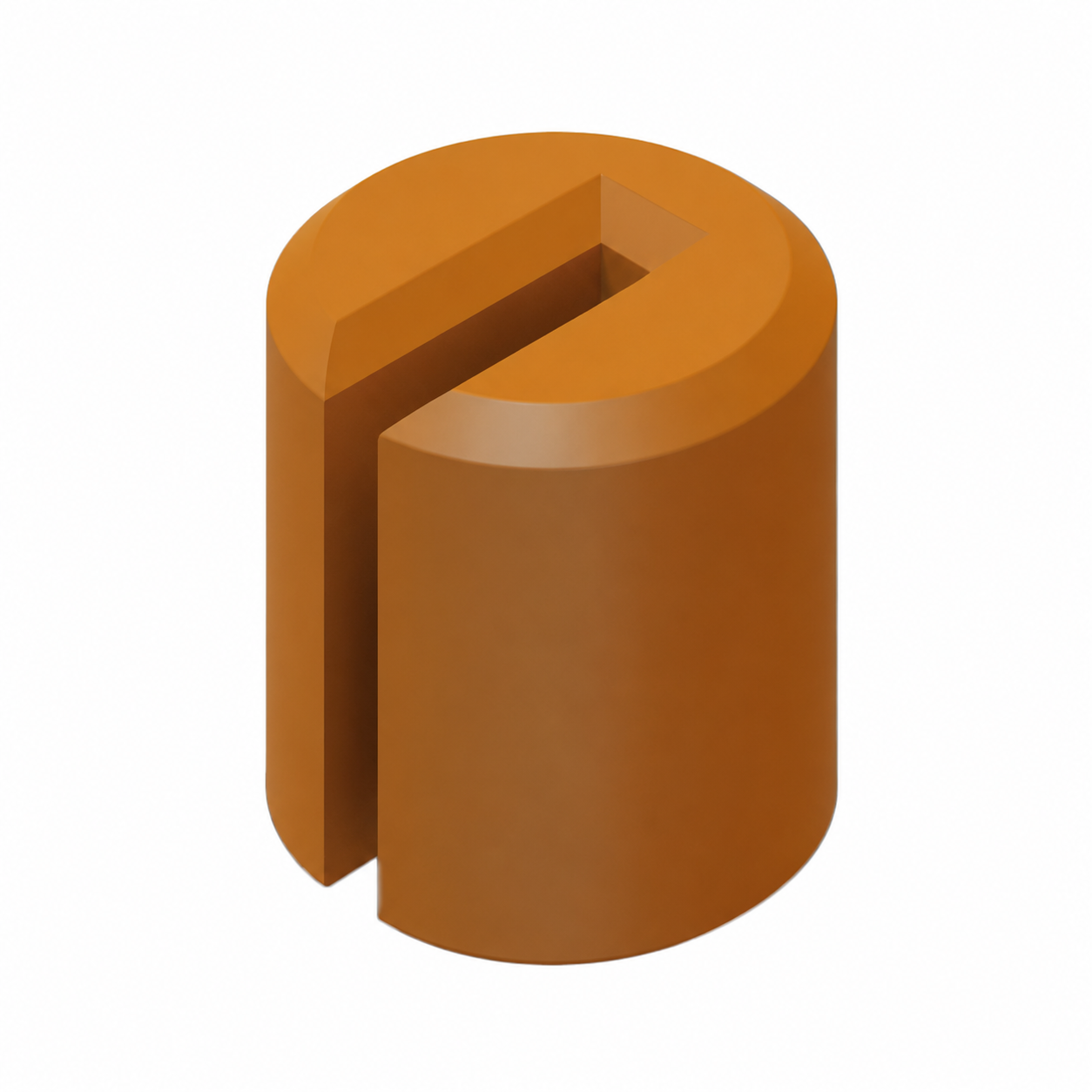

Profil 6 ist als runde FS-Einlage ausgeführt.
Aufzugstechnik · Führungsschuh-Einlagen
Sonderprofil 6
Runde FS-Einlage für Schienenbreiten 5, 9 und 16 mm.

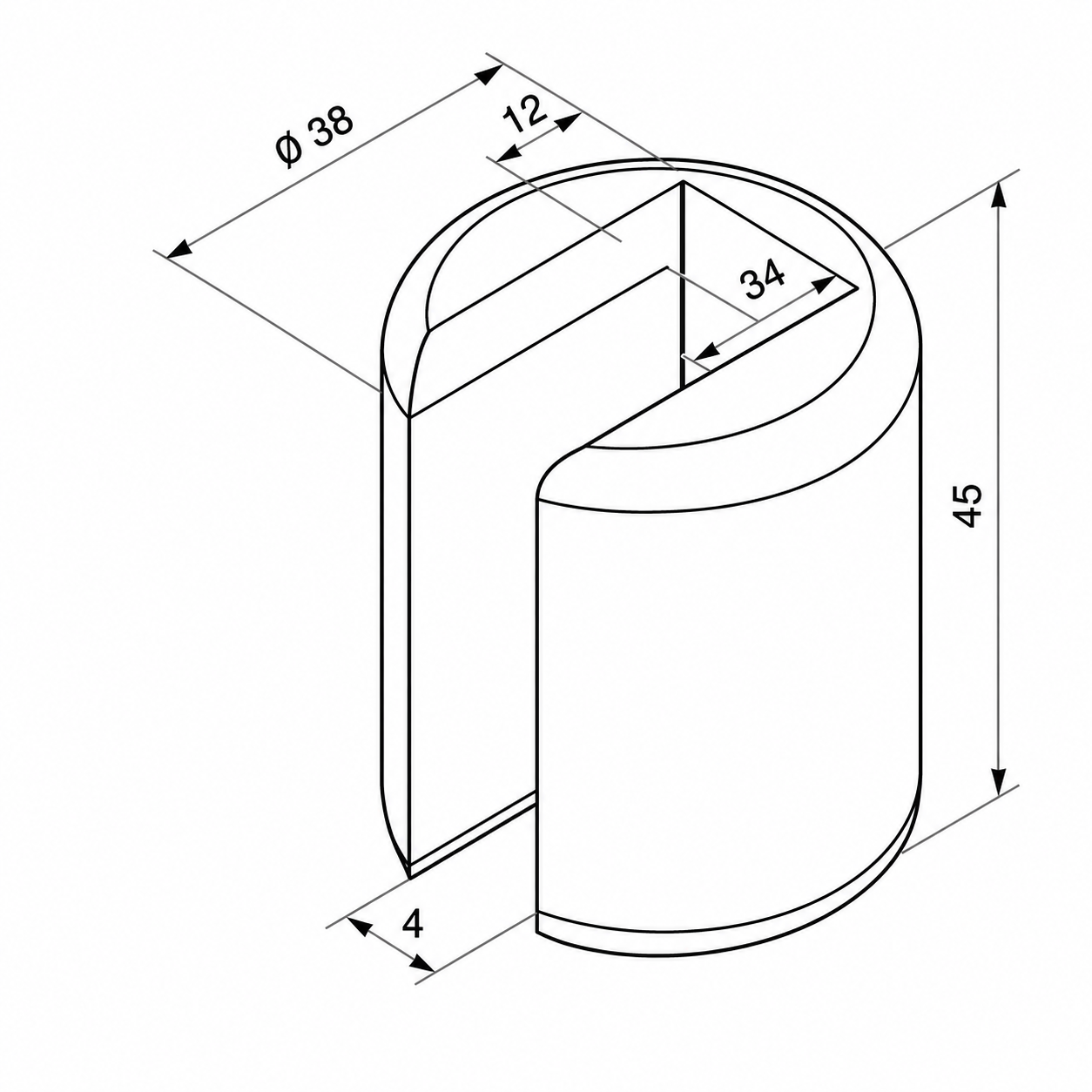

Profil 6 ist eine runde Führungsschuh-Einlage innerhalb des ACLA Sonderprofil-Programms. Die kompakte Bauform besitzt eine Länge L1 von 45 mm und einen Durchmesser von 38 mm.
Profil 6
Runde FS-Einlage für spezielle Führungsschuh-Anwendungen.
Schienenbreiten 5, 9 und 16 mm
Drei Artikelnummern für definierte Schienen-Nennmaßbreiten.
Ø 38 mm / L1 45 mm
Kompakte runde Bauform mit einheitlicher Maßbasis.
Überblick
Profil 6 Programm
Artikelnummern und Maße für Führungsschuh-Einlagen Sonderprofil 6.
FS-Einlage rund
Profil 6 besitzt eine runde Grundform und ist in drei Nennmaßvarianten verfügbar.
5 / 9 / 16 mm
Verfügbar für drei definierte Schienen-Nennmaßbreiten.
Ø 38 mm
Alle Varianten besitzen denselben Durchmesser.
L1 45 mm
Kompakte Bauform mit einheitlicher Länge.
| Schienen-Nennmaß | Artikel-Nr. | Ausführung | Hauptmaße | Weitere Maße |
|---|---|---|---|---|
| 5 mm | 200 252 | FS-Einlage rund | L1 45 · Ø 38 | N 5 · t 26 |
| 9 mm | 200 183 | FS-Einlage rund | L1 45 · Ø 38 | N 9 · t 26 |
| 16 mm | 200 186 | FS-Einlage rund | L1 45 · Ø 38 | N 16 · t 26 |
