Ganz aus Kunststoff
Der Führungsschuh benötigt keine separate Führungsschuh-Einlage.
Aufzugstechnik · Führungsschuh

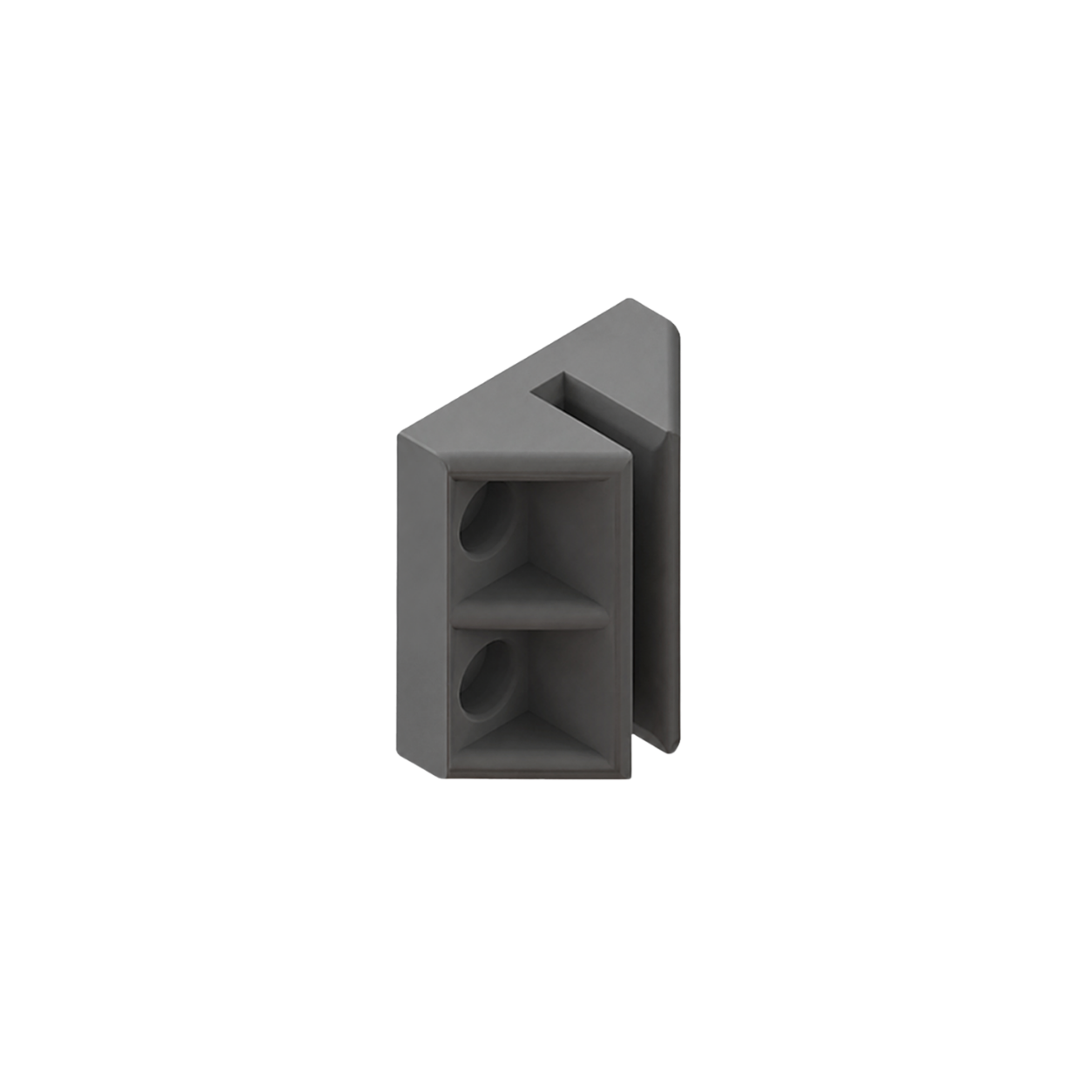

Führungsschuh VS
Kompakte Kunststoff-Führungsschuhe für leichte Aufzugsanlagen.
ACLA-Führungsschuhe Typ VS sind vollständig aus hochwertigen Kunststoff-Werkstoffen gefertigt. Kleine Baumaße, geringes Gewicht und die funktionelle Konstruktion machen sie besonders für Kleinlasten- und Speiseaufzüge geeignet.
Einbauhöhen 60, 80 und 100 mm
Die Ausführungen VS 60, VS 80 und VS 100 decken unterschiedliche Einbausituationen ab.
Für Schienenbreiten 4–7 mm
Einsetzbar für Schienen-Nennmaße von 4 bis 7 mm.
Ohne separate Einlage
Die Führung erfolgt direkt über den Werkstoff des Bauteils. Zusätzliche Führungsschuh-Einlagen sind nicht erforderlich.
Daten
Technische Übersicht
Nennmaße, Artikelnummern, Typen und Werkstoffe der VS-Führungsschuhe.
Maßskizze
Leichte Anlagen
Geeignet für Kleinlasten- und Speiseaufzüge mit kompakten Einbauräumen.
Ruhiger Lauf
Abriebfestigkeit, Elastizität und Gleitverhalten unterstützen einen stabilen Betrieb.
Werkstoffauswahl
Lieferbar in ACLATHAN®, ACLATHAN-KH, ACLAMID® und ACLASYN GR.
| Schiene | N | Artikel-Nr. | Typ | Werkstoff | L1 / L2 | b1 / b2 | h1 / h2 / h3 | t | d1 / d2 |
|---|---|---|---|---|---|---|---|---|---|
| 4 | 4,5 | 200 130 | VS 60 | ACLATHAN® | 60 / 30 | 50 / 32 | 30 / 11 / 7 | 22 | 13 / 6 |
| 5 | 5,5 | 200 017 | VS 60 | ACLATHAN-KH | 60 / 30 | 50 / 32 | 30 / 11 / 7 | 22 | 13 / 6 |
| 5 | 5,5 | 200 239 | VS 60 | ACLASYN GR | 60 / 30 | 50 / 32 | 30 / 11 / 7 | 22 | 13 / 6 |
| 5 | 5,5 | 200 123 | VS 80 | ACLATHAN® | 80 / 37,5 | 60 / 40 | 26 / 11 / 7 | 20 | 13 / 6,5 |
| 5,5 | 6 | 200 194 | VS 100 | ACLAMID® | 100 / 60 | 75 / 42 | 35 / 12 / 6 | 25 | 13 / 8,5 |
| 6 | 6,5 | 200 109 | VS 100 | ACLATHAN-KH | 100 / 60 | 75 / 42 | 35 / 12 / 6 | 25 | 13 / 8,5 |
| 6 | 6,5 | 200 271 | VS 100 | ACLASYN GR | 100 / 60 | 75 / 42 | 35 / 12 / 6 | 25 | 13 / 8,5 |
| 7 | 7,5 | 200 137 | VS 80 | ACLATHAN® | 80 / 37,5 | 60 / 40 | 26 / 11 / 7 | 20 | 13 / 6,5 |
| 7 | 7,5 | 200 320 | VS 60 | ACLASYN GR | 60 / 30 | 50 / 32 | 30 / 11 / 7 | 22 | 13 / 6 |
| 7 | 7,5 | 200 318 | VS 60 | ACLATHAN-KH | 60 / 30 | 50 / 32 | 30 / 11 / 7 | 22 | 13 / 6 |
| Keine passende Position gefunden. Bitte Suchbegriff anpassen. | |||||||||
Hinweis VS 100
Für Typ VS 100 ist eine Schlüsselweite für SK-Mutter M 8 vorgesehen.
Anfrage
Weitere technische Informationen und Werkstoffdetails können projektbezogen bereitgestellt werden.
Führungsschuh passend zur Anlage auswählen.
Für die Auswahl unterstützt ACLA bei Schienenbreite, Werkstoff, Baugröße, Einbausituation und technischer Auslegung.
