Rohrmontage mittels Rohrschelle
Die Langhalsgeometrie ist für die direkte Befestigung am Rohr mit einer passenden Rohrschelle ausgelegt.
Vakuumtechnik · Langhalssauger aus ACLATHAN®

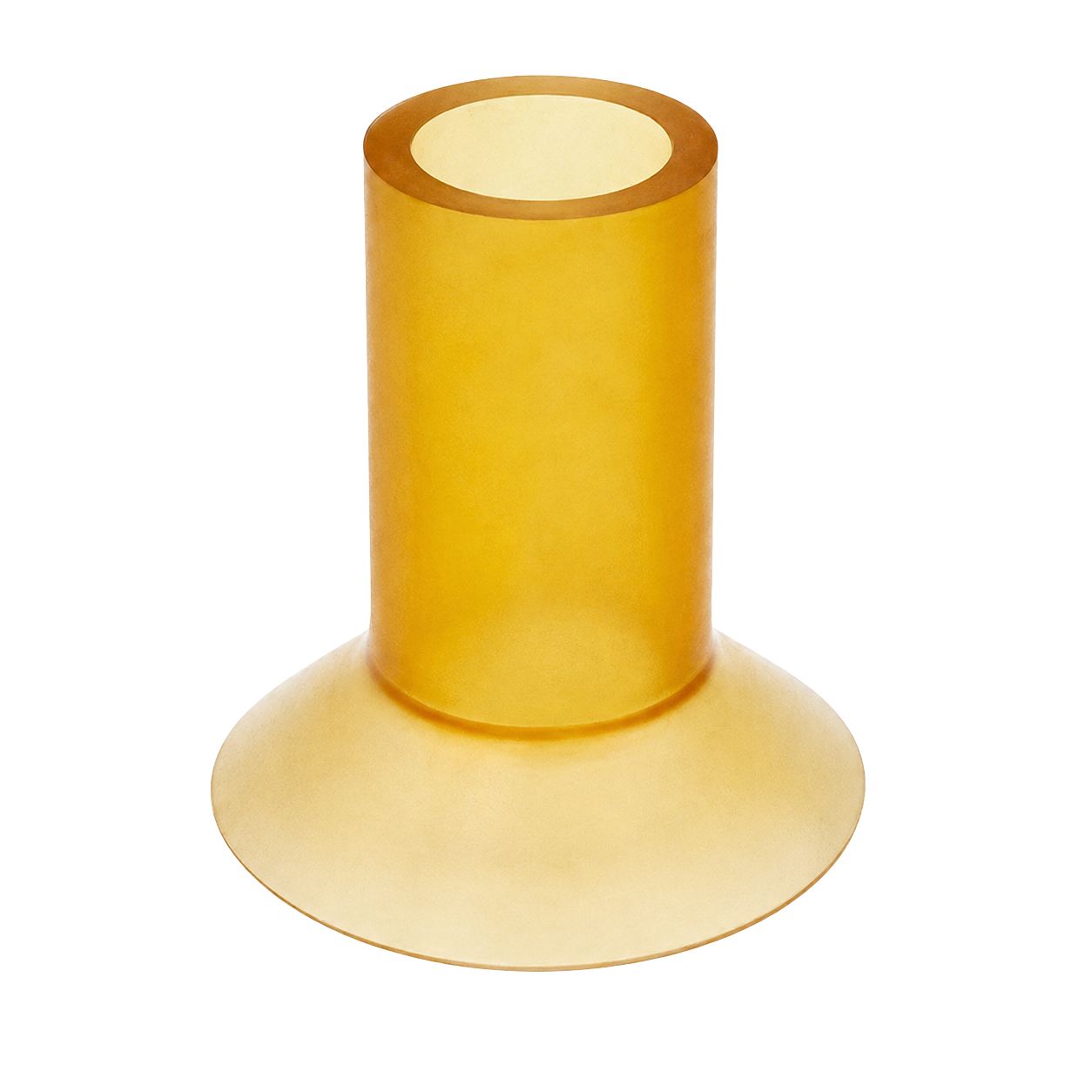

Langhalssauger
Saugelemente für Rohrmontage und geringfügigen kardanschen Ausgleich.
Langhalssauger aus ACLATHAN® werden überwiegend für die Vakuumhandhabung biegesteifer Werkstücke in horizontaler Lage eingesetzt. Die Langhalsausführung ist für die Rohrmontage mittels Rohrschelle vorgesehen und ermöglicht bei leicht unebenen Teilen einen geringfügigen kardanschen Ausgleich. Bei ausreichender Haltekraftkorrektur können geeignete Werkstücke auch vertikal umgesetzt werden.
Geringfügiger Kardanausgleich
Bei leicht unebenen Werkstücken unterstützt der flexible Hals einen begrenzten Winkelausgleich.
Auslegung durch Praxisversuch
Geometrie, Materialausführung und Haltekraft müssen im jeweiligen System- und Werkstückverbund geprüft werden.
Produkt- und Werkstoffinformationen
DE
EN
PU
Produktkatalog Deutsch
Langhalssauger, Abmessungen, Anwendungsbeispiele und maximale Haltekräfte bei −0,5 und −0,7 bar.
Katalog öffnenProduktkatalog Englisch
English catalogue with dimensions, application examples and maximum lifting forces at −0.5 and −0.7 bar.
Katalog öffnenWerkstoff ACLATHAN®
Informationen zum Polyurethan-Elastomer mit hoher Elastizität, Griffigkeit und Verschleißfestigkeit.
Materialdetails öffnenTechnische Merkmale
Montage, Ausgleich und Werkstückbeschaffenheit bestimmen die passende Ausführung.
Rohrmontage
Die Langhalsausführung ist für die Befestigung am Rohr mittels Rohrschelle vorgesehen.
Kardanausgleich
Bei leicht unebenen Werkstücken ermöglicht die Langhalsform einen geringfügigen kardanschen Ausgleich.
Horizontal und vertikal
Die Hauptanwendung liegt horizontal; geeignete Werkstücke können mit korrigierter Haltekraft auch vertikal umgesetzt werden.
Praxisversuch
Die optimale Geometrie- und Materialausführung wird im jeweiligen System- und Werkstückverbund praktisch abgesichert.
Kontakt
Beratung zu Langhalssaugern
Für die anwendungsbezogene Auswahl sind insbesondere Abmessungen und Gewicht des Werkstücks, Werkstoff, Oberflächenbeschaffenheit, Bewegungsart, Beschleunigung, Taktzeit, horizontale oder vertikale Umsetzung sowie der Hubweg relevant. Bei anspruchsvollen Anwendungen empfiehlt sich ein Praxisversuch. Frank Schumacher unterstützt bei der Produktauswahl und bei technischen Rückfragen.
Frank Schumacher
Technische Beratung, Produktauswahl und Anfragen zu Langhalssaugern aus ACLATHAN®.
Telefon
+49 221 6 99 98 - 239
