Werkstoffvorteile
Sehr gute Einreiß- und Weiterreißfestigkeit, hervorragende Abriebfestigkeit, hohe mechanische Festigkeit sowie gute Adhäsion und Griffigkeit.
Getränkeindustrie · Langzeitgreifer

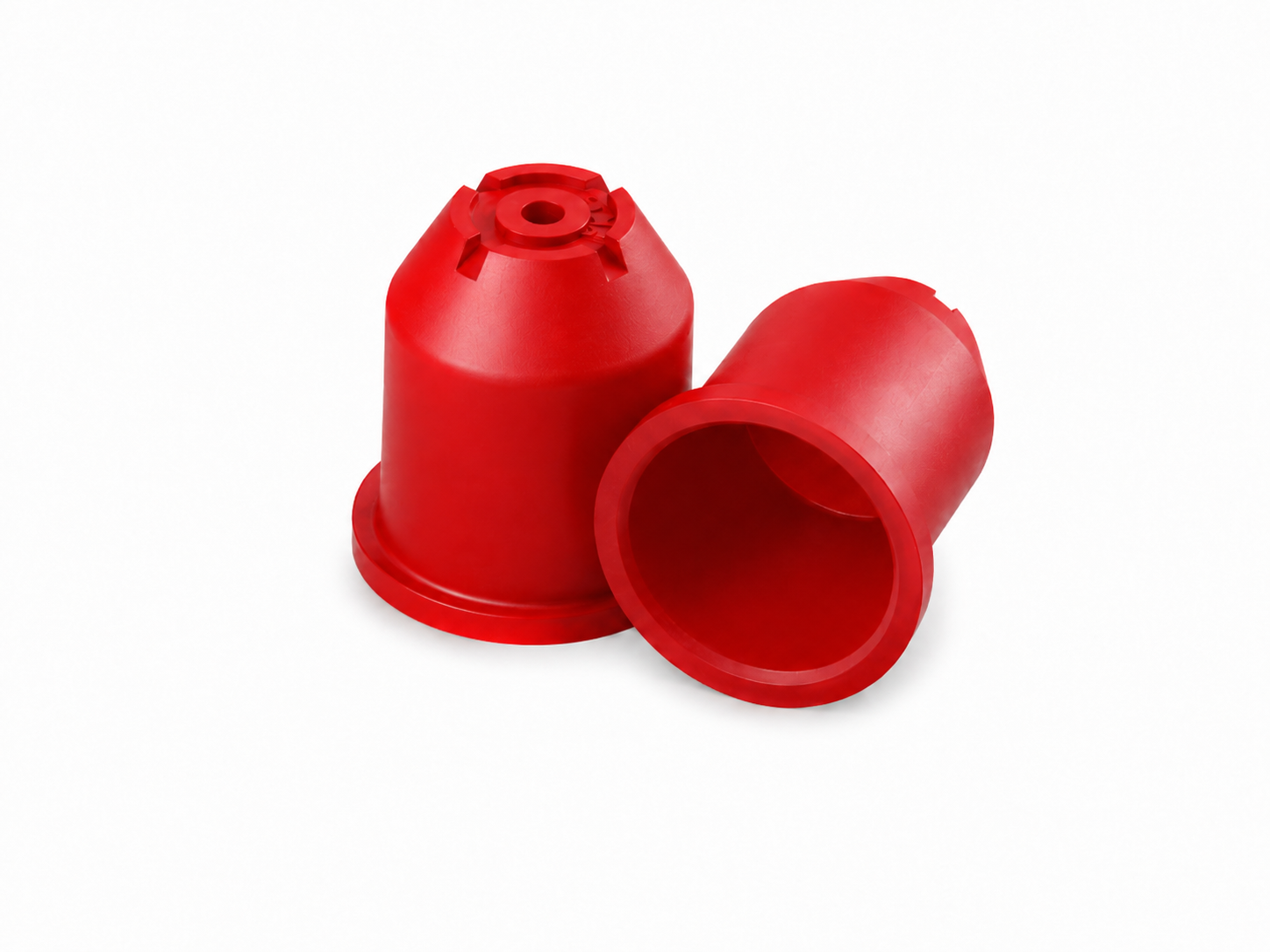

Packtulpen KH
KH-Packtulpen für Abfüll- und Verpackungsprozesse.
Packtulpen aus ACLATHAN® KH sind für den Einsatz in Abfüll- und Abpackautomaten ausgelegt. Die Ausführungen werden dort eingesetzt, wo eine zuverlässige Funktion, hohe Standzeiten und stabile Greifeigenschaften im Dauerbetrieb gefordert sind.
Einsatzbereich
Gute Hydrolysebeständigkeit und ein breiter Temperatureinsatzbereich von -35 °C bis +80 °C machen die KH-Ausführungen besonders praxistauglich.
6 Varianten
10 Artikel
Nur KH
Varianten
Damit die Seite ruhig bleibt, wird immer nur ein Typ angezeigt. Über die Typ-Buttons oder die Pfeile wechselst du zur nächsten KH-Ausführung – alle Inhalte bleiben im Code erhalten.
Typ 1
KH-Ausführung der kompakten Standardgeometrie.
Typ 1
2 Pos.KH-Artikel mit zugehöriger Originalskizze, Nennmaßen und Artikelnummern gemäß PDF. Lagerware ist mit „L“ gekennzeichnet.
| Ø D | Ø d | Ø H | KH Art.-Nr. | L | Hinweis |
|---|---|---|---|---|---|
| 43 | 35 | 58 | 70 311 | L | – |
| 52 | 42 | 58,2 | 70 260 | L | – |
Typ 2
KH-Ausführung mit ausgerundetem Kopfbereich.
Typ 2
1 Pos.KH-Artikel mit zugehöriger Originalskizze, Nennmaßen und Artikelnummern gemäß PDF. Lagerware ist mit „L“ gekennzeichnet.
| Ø D | Ø d | Ø H | KH Art.-Nr. | L | Hinweis |
|---|---|---|---|---|---|
| 53 | 45 | 47 | 70 189 | L | – |
Typ 4
KH-Ausführung mit breiterem Kopfbereich.
Typ 4
2 Pos.KH-Artikel mit zugehöriger Originalskizze, Nennmaßen und Artikelnummern gemäß PDF. Lagerware ist mit „L“ gekennzeichnet.
| Ø D | Ø d | Ø H | KH Art.-Nr. | L | Hinweis |
|---|---|---|---|---|---|
| 46,5 | 34 | 46,3 | 70 263 | – | – |
| 51,5 | 41,5 | 47 | 70 262 | L | – |
Typ 5
KH-Ausführung mit geradliniger Kontur.
Typ 5
1 Pos.KH-Artikel mit zugehöriger Originalskizze, Nennmaßen und Artikelnummern gemäß PDF. Lagerware ist mit „L“ gekennzeichnet.
| Ø D | Ø d | Ø H | KH Art.-Nr. | L | Hinweis |
|---|---|---|---|---|---|
| 52 | 41 | 47 | 70 261 | L | – |
Typ 6
KH-Ausführung mit Schultergeometrie.
Typ 6
3 Pos.KH-Artikel mit zugehöriger Originalskizze, Nennmaßen und Artikelnummern gemäß PDF. Lagerware ist mit „L“ gekennzeichnet.
| Ø D | Ø d | Ø H | KH Art.-Nr. | L | Hinweis |
|---|---|---|---|---|---|
| 48 | 41 | 54 | 70 179 | L | – |
| 66 | 58 | 75 | 70 184 | L | Bohr-Ø 16 |
| 66 | 58 | 75 | 70 368 | – | Bohr-Ø 10,5 |
Typ 6a
KH-Ausführung mit Rillen.
Typ 6a
1 Pos.KH-Artikel mit zugehöriger Originalskizze, Nennmaßen und Artikelnummern gemäß PDF. Lagerware ist mit „L“ gekennzeichnet.
| Ø D | Ø d | Ø H | KH Art.-Nr. | L | Hinweis |
|---|---|---|---|---|---|
| 48 | 41 | 54 | 70 246 | L | mit Rillen |
1 / 6
Maße & Artikel
Zusätzlich zur Typansicht gibt es eine filterbare Gesamtübersicht aller KH-Positionen aus dem PDF.
| Typ | Ø D | Ø d | Ø H | KH Art.-Nr. | L | Hinweis |
|---|---|---|---|---|---|---|
| Typ 1 | 43 | 35 | 58 | 70 311 | L | – |
| Typ 1 | 52 | 42 | 58,2 | 70 260 | L | – |
| Typ 2 | 53 | 45 | 47 | 70 189 | L | – |
| Typ 4 | 46,5 | 34 | 46,3 | 70 263 | – | – |
| Typ 4 | 51,5 | 41,5 | 47 | 70 262 | L | – |
| Typ 5 | 52 | 41 | 47 | 70 261 | L | – |
| Typ 6 | 48 | 41 | 54 | 70 179 | L | – |
| Typ 6 | 66 | 58 | 75 | 70 184 | L | Bohr-Ø 16 |
| Typ 6 | 66 | 58 | 75 | 70 368 | – | Bohr-Ø 10,5 |
| Typ 6a | 48 | 41 | 54 | 70 246 | L | mit Rillen |
