System Schmidt
Ausführung mit Art.-Nr. 120 543 und Abmessung L 310 mm.
Polyurethan · Räumfahrzeuge
Schwinglenker

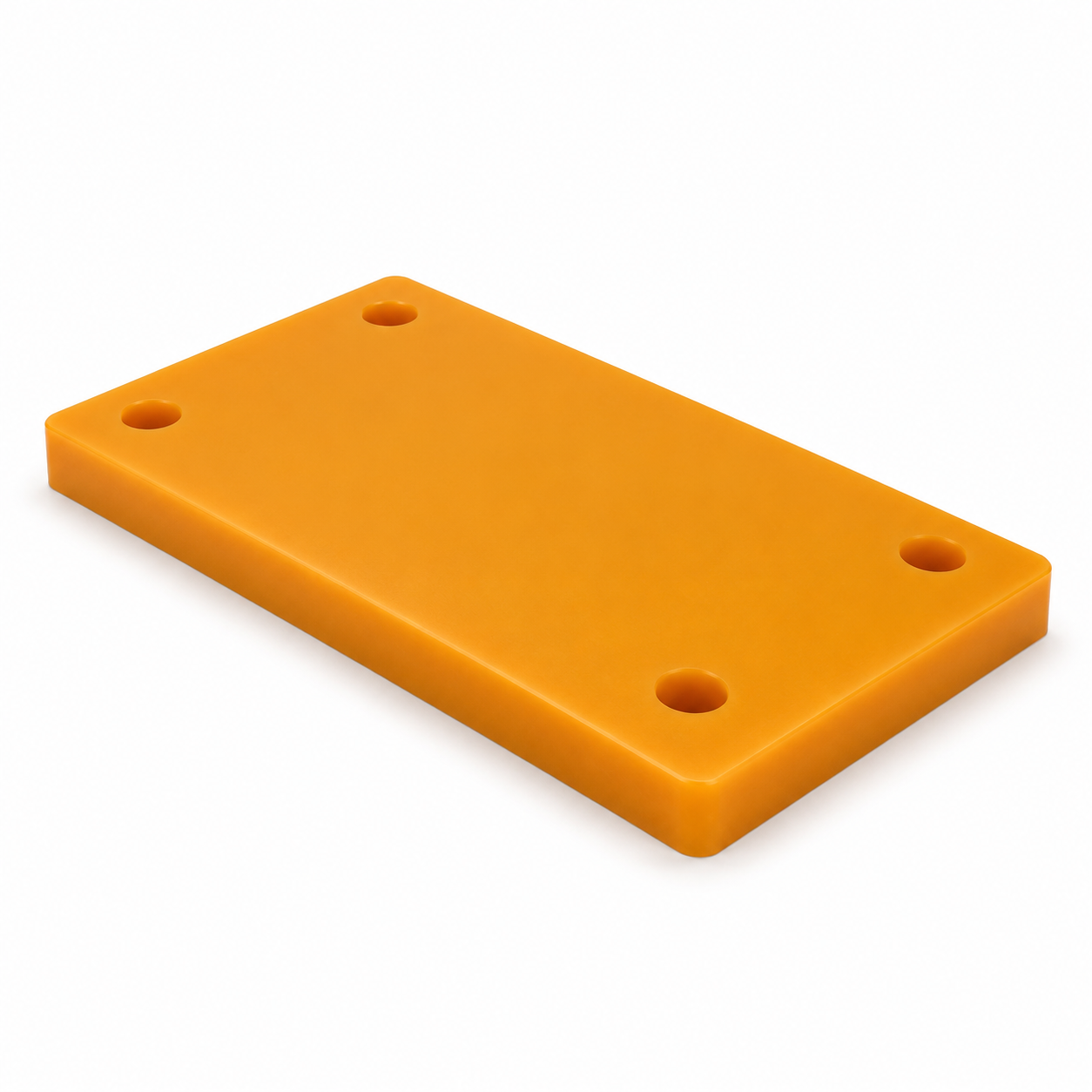

ACLATHAN® Schwinglenker für System Schmidt und Beilhack.
Die ACLATHAN® Schwinglenker sind für Räumfahrzeuge ausgelegt und werden im Zusammenspiel mit Schürfleiste und Gleitschuh eingesetzt. Das Lieferprogramm umfasst Ausführungen für System Schmidt und System Beilhack.
Werkstoff ACLATHAN®
Polyurethan-Elastomer für beanspruchte Anwendungen an Räumfahrzeugen.
Ca. 95 Shore A
Ausführung für System Schmidt und System Beilhack.
Vier Artikelvarianten
Lieferbar in mehreren Abmessungen und Systemausführungen.
Überblick

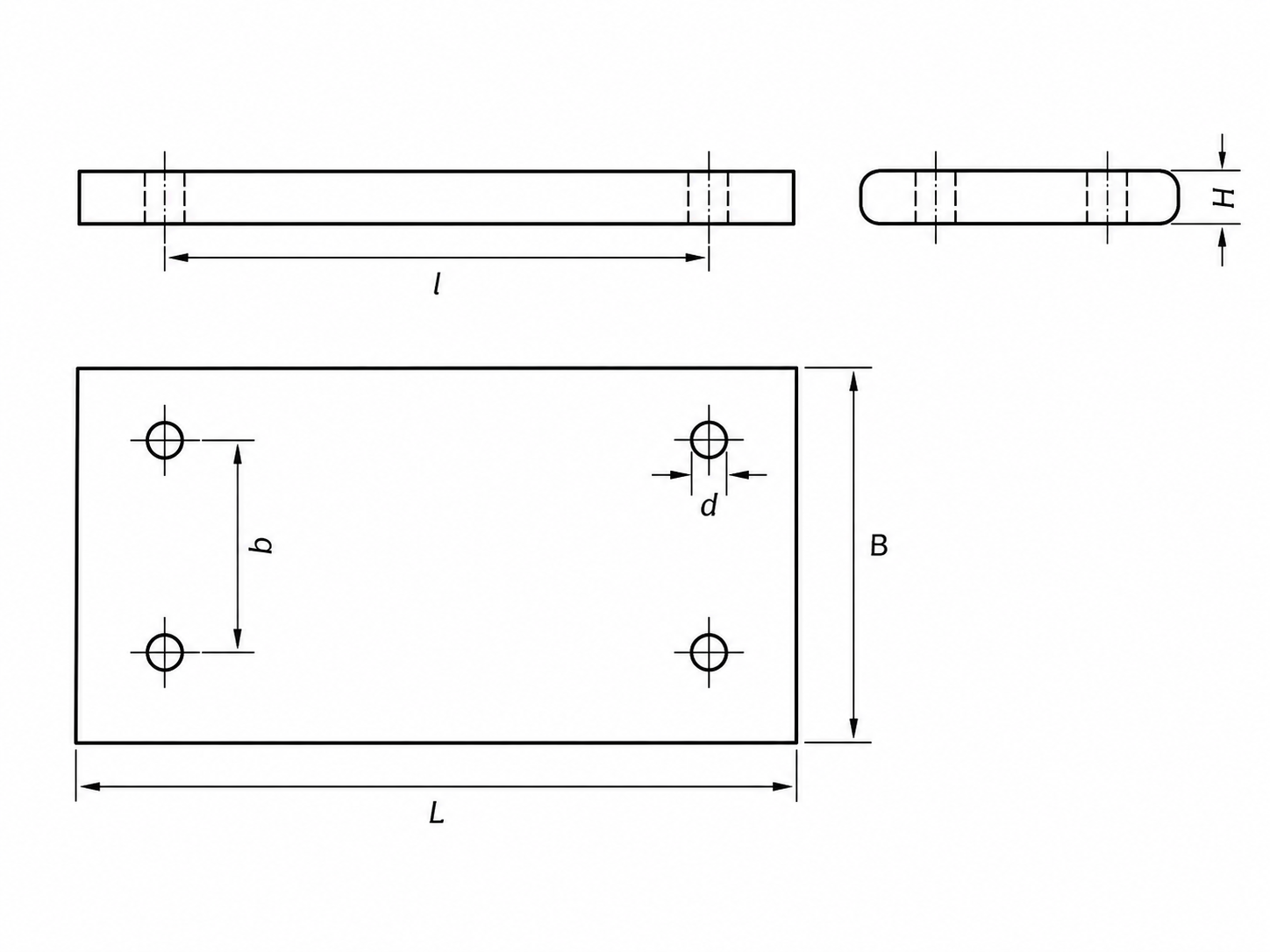

Artikel-Nennmaße
Standardabmessungen in mm für ACLATHAN® Schwinglenker. Technische Änderungen und Maßänderungen vorbehalten.
Systemeinsatz
Die Schwinglenker werden zusammen mit Schürfleiste und Gleitschuh im Räumfahrzeug-System eingesetzt.
System Beilhack
Drei Ausführungen mit L 335 mm, B 150 mm und unterschiedlichen H-Maßen.
Sonderausführungen
Weitere Abmessungen und Sonderausführungen sind auf Anfrage erhältlich.
| L | B | H | l | b | d | Art.-Nr. / System |
|---|---|---|---|---|---|---|
| 310 | 111 | 50 | 257,5 | — | 22,5 | 120 543 / System Schmidt |
| 335 | 150 | 25 | 255 | 80 | 18 | 196 420.N / System Beilhack |
| 335 | 150 | 30 | 255 | 80 | 18 | 196 419.N / System Beilhack |
| 335 | 150 | 35 | 255 | 80 | 18 | 196 421.N / System Beilhack |
